Verschleißreduzierende Oberflächenbehandlung Verschleißreduzierende Oberflächenbehandlung Eine spezielle Wärmebehandlung des Pumpengehäuses verbessert die Gleiteigenschaften und minimiert den Verschleiß.
Selbstentlüftung Selbstentlüftung Die Entlüftung zwischen Druck- und Saugseite beginnt unmittelbar an der Gleitringdichtung. So ist auch bei vertikaler Aufstellung sichergestellt, dass Luftpolster durch das Medium in die Entlüftungsleitung verdrängt werden.
Schutz vor Überdruck Schutz vor Überdruck Innenliegendes Überströmventil dient zum Schutz vor Überdruck bei Bedienungsfehler auf Seite der Anlage.
Herausnehmbare Flanschhülse Herausnehmbare Flanschhülse Alle rotierenden Teile wie Lager, Dichtung und Ausgleichszylinder sind in der Flanschhülse vormontiert. Die Flanschhülse kann zur einfachen Montage, Demontage und Wartung entnommen werden.

KRAL Schraubenspindelpumpen Baureihe L.

Kompakte, verschleißarme Pumpe bis 63 bar.

Robust, vielseitig und wartungsfreundlich.

Vielseitig, kompakt und effizient wie die Baureihe K, jedoch für höhere Betriebsdrücke bis 63 bar: die KRAL Schraubenspindelpumpe der Baureihe L ist die bevorzugte Wahl für Mitteldruckanwendungen im Marine-Bereich sowie zahlreiche Anwendungen in den Branchen Öl und Gas, Stromerzeugung, Maschinenbau und Chemie. Sie hat ein Gehäuse aus Sphäroguss und ist an Bord von Schiffen zugelassen.



Zum Serienprogramm
DOWNLOADS
Schraubenspindelpumpen Übersicht Schraubenspindelpumpen Baureihe L

Betrieb, Werkstoffe, Zubehör.

  • Fördermengen: 5 bis 160 l/min.
  • Max. Druck: 63 bar.
  • Temperaturbereich: -20 °C bis 180 °C, Magnetkupplung bis 300 °C.
  • Gehäuse: Sphäroguss EN-GJS-400.
  • Spindeln: Stahl, nitriert.
  • Abnahmen: ABS, BV, CCS, DNV, LRS, MRS, NK, RINA, KR.
  • ATEX: II 2 GD b/c Gruppe II, Kategorie 2.
  • Heizung: Elektrisch, Dampf- und Medienheizung.

Die Schraubenspindelpumpe der Baureihe L im KRAL Programm.

Andere Pumpentechnologien haben den Nachteil, dass sie aufgrund der hohen Schädigungsgefahr nur mit niedriger Drehzahl betrieben werden können. KRAL Schraubenspindelpumpen hingegen fördern medienschonend auch bei hoher Drehzahl. Das garantiert eine hohe Effizienz im Betrieb und ein ausgezeichnetes Preis-Leistungs-Verhältnis.

Alle Schraubenspindelpumpen der Baureihe L bieten außerdem sicheres Anlaufen, minimierten Verschleiß und ausgesprochen hohe Wartungsfreundlichkeit, die den Betrieb wesentlich vereinfachen. Lieferbar mit Magnetkupplung oder außenliegendem Kugellager (wartungsfrei).

Besonders einfache Wartung.

Die Hauptspindel der Baureihe L kann gemeinsam mit dem Dichtungsgehäuse entnommen werden, da alle rotierenden Teile in der Flanschhülse vormontiert sind. Dadurch sind Montage, Demontage und Wartung besonders einfach.

In der KRAL Baureihe L kommen lebensdauergeschmierte, außen liegende Kugellager zum Einsatz. Hochtemperaturbeständige Dichtscheiben aus einer Fluorkautschuk-Mischung (FKM) verhindern ein Auswaschen. Das erhöht die Lagerlebensdauer und reduziert die Wartungskosten.

Durch die innovative, einteilige Gehäusekonstruktion gehören druckseitige Leckagen der Vergangenheit an.

Ihre Vorteile.

  • Hohe Effizienz.
  • Medienschonend auch bei hoher Drehzahl.
  • Verschleißarm, einfache Wartung.
  • An Bord von Schiffen zugelassen.
  • Geringe Wartungskosten.
  • Top- und Inlineflansch für jede Baugröße.
  • Technische Daten.
    Technische Daten 5-10 15-26 32-54 55-85
    Qth (1450 min-1, 0 bar) l/min 5-10 15-26 32-54 55-85

    Max. Druck Druckflansch bar 63 63 63 63

    Temperatur max. Fördermedium °C
    mit Radialdichtring NBR   90 90 90 90
    mit Radialdichtring FKM   150 150 150 150
    mit Gleitringdichtung Standard   150 150 150 150
    mit Gleitringdichtung Hartstoff   180 180 180 180
    mit Magnetkupplung    300 300 300 300

    Viskosität mm²/s
    min.   1,1 1,1 1,1 1,1
    max.   7.000 7.000 7.000 7.000

    Max. Druck Saugflansch bar
    mit Radialdichtringen   1,5 1,5 1,5 1,5
    mit Gleitringdichtung Standard   6 6 6 6
    mit Gleitringdichtung Hartstoff   10 10 10 10
    mit Gleitringdichtung entlastet
          Bauform LFI/LFT/LFW/LVI/LVT
          Bauform LFM
    20
    6
    20
    6
    20
    6
    20
    6
    mit Magnetkupplung
          Bauform LFI/LFT/LFW/LVI/LVT
          Bauform LFM
    20
    6
    20
    6
    20
    6
    20
    6
  • Bauformen.

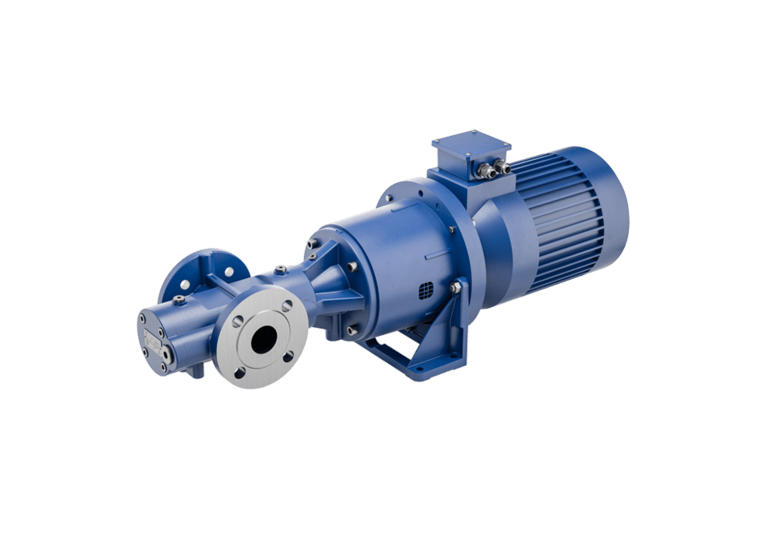

    Flansch-Schraubenspindelpumpe LFI.
    serienprogramm produkt LFI schraubenspindelpumpe diesel horizontal

    Universalpumpe für horizontale Aufstellung.

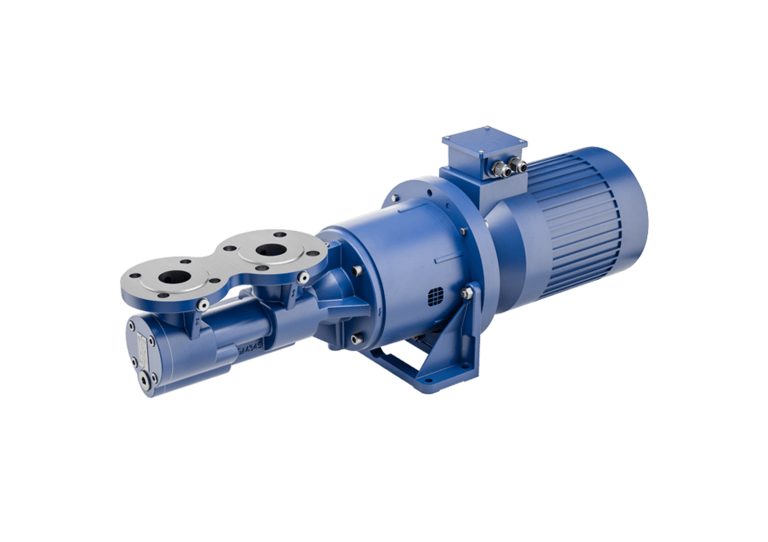

    Schraubenspindelpumpe LFT.
    schraubenspindelpumpe lft hotizontale Aufstellung unsere mitteldruckpumpe

    Für horizontale Aufstellung.

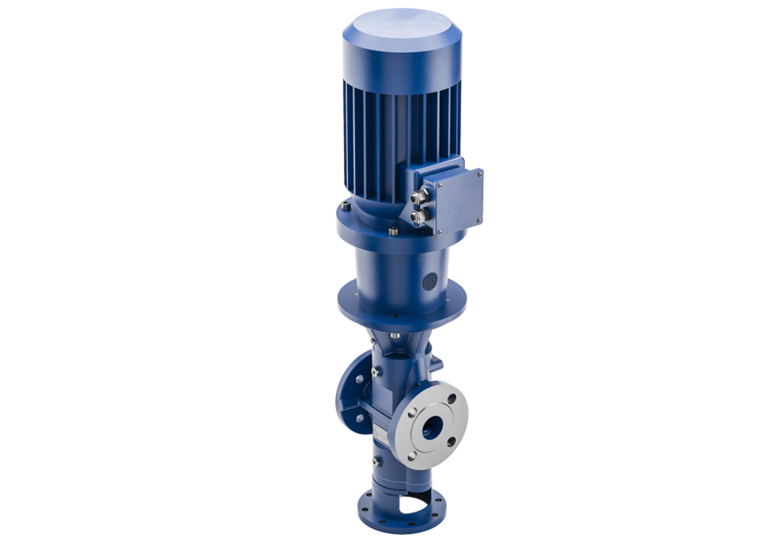

    Sockel-Schraubenspindelpumpe LVI.
    schraubenspindelpumpe baureihe L ideal für enge aufstellorte oder wenn für große pumpen wenig platz zur verfügung steht

    Ideal für enge Aufstellorte oder wenn für große Pumpen wenig Platz zur Verfügung steht.

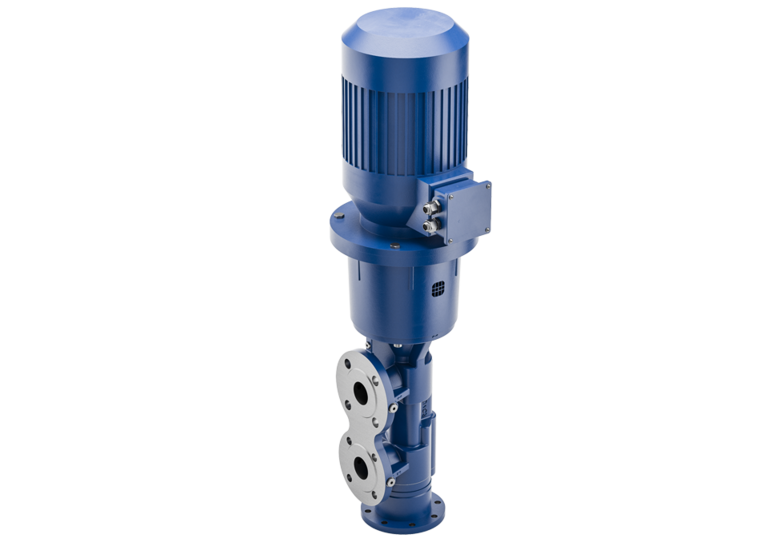

    Sockel-Schraubenspindelpumpe LVT.
    schraubenspindelpumpe baureihe L platzsparende, vertikal aufstellbare pumpe

    Platzsparende, vertikal aufstellbare Pumpe.

  • NPSH.
    Bitte Wert angeben
    Bitte Wert angeben
    Bitte Wert angeben
    Ergebnis:
    Bitte alle Felder ausfüllen
    psia
    mWS
    0
