1Heizung.Heizung.Eine Elektro- oder Mediumheizung zur Vorwärmung hochviskoser Flüssigkeiten.
2Expansionsventile.Expansionsventile.Um bei Erwärmung durch thermische Expansion einen unzulässig hohen Innendruck im abgeschalteten Teil des Blocks zu verhindern, hat der Zylinder des Umschaltventils zwei kleine Expansionsventile.
3Verschiedene Flüssigkeiten.Verschiedene Flüssigkeiten.Das manuell, elektrisch oder pneumatisch betätigte Zweiwegeventil dient zur Umschaltung zwischen zwei Treibstoffarten.
4Pumpenvarianten.Pumpenvarianten.Die Doppelstationen können mit KRAL Pumpen bis 40 bar bestückt werden.
1234

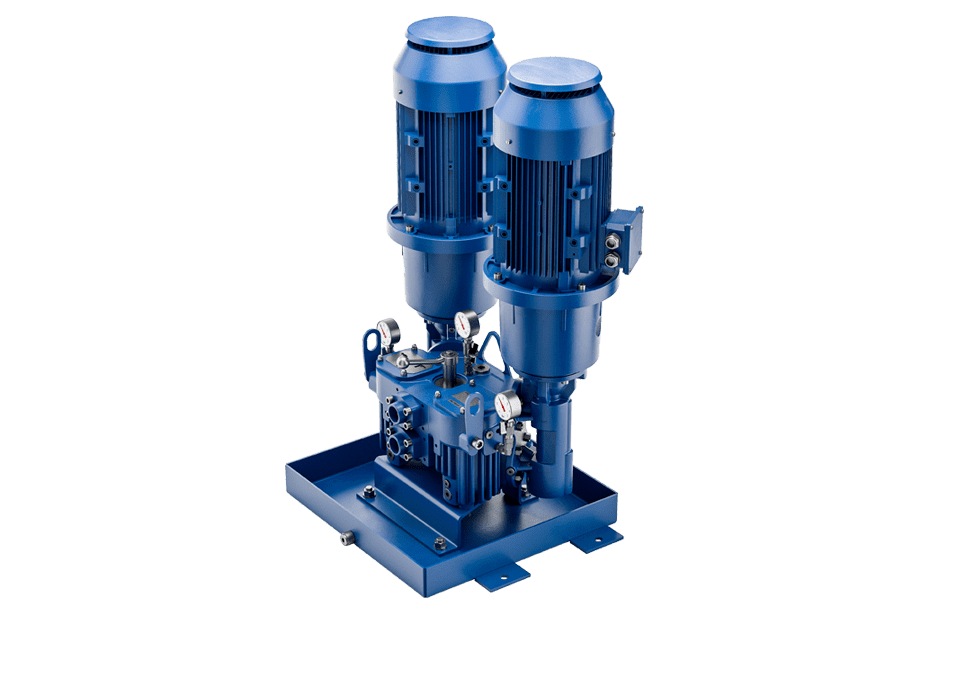

KRAL Doppel-Pumpstationen DKC / DLC / DS/L.
Kostengünstige Lösung für doppelte Fördermenge und höchste Betriebssicherheit. Es gibt kritische Anwendungen, bei denen zur Sicherheit eine zweite Schraubenspindelpumpe vorgeschrieben ist. Mit KRAL Pumpstationen haben Sie eine kostengünstige und platzsparende Lösung, mit der Sie Motorenstillstand, Fertigungsunterbrechungen und Heizungsausfälle verhindern können. Auch Servicearbeiten können bei laufendem Betrieb ohne Pumpenstillstand erfolgen.
Ein weiterer Vorteil der KRAL Doppelstationen ist die Möglichkeit des Parallelbetriebs der beiden Pumpen. So kann die Fördermenge verdoppelt werden, Platzbedarf und Aufwand sind jedoch wesentlich geringer als bei Installation von zwei Einzelpumpen.
Dichtungsart: Gleitringdichtung Standard oder Hartstoff.
Mit Magnetkupplung erhältlich.
Kostenreduktion durch kompakte Funktionsvielfalt.
Wenn eine zweite Schraubenspindelpumpe notwendig ist, wird schnell klar, dass der Aufwand für Konstruktion, Verrohrung und Steuerung erheblich ist. Zudem ist der Platzbedarf für einen Aufbau aus Einzelkomponenten sehr groß. Eine deutlich wirtschaftlichere Lösung stellen die KRAL Doppelstationen DKC und DLC dar. Je zwei Schraubenspindelpumpen der Baureihe K (bis 16 bar) oder der Baureihe L (bis 63 bar) sind an einem Block angebaut. Der Block integriert alle Funktionen auf kleinstem Raum und ist mit vielen Optionen erhältlich. Und: Die Fördermenge kann verdoppelt werden.
Wechselbetrieb zwischen zwei Flüssigkeiten.
Für den wechselnden Betrieb etwa zwischen Leicht- und Schwerölbetrieb muss der Betreiber bei Verwendung von KRAL Doppel-Pumpstationen keine aufwändigen Verrohrungen vornehmen. Als Option kann eine Flüssigkeitsumschaltung angebaut werden. Dabei werden KRAL Doppelstationen an zwei Rohrleitungssysteme mit unterschiedlichen Flüssigkeiten angeschlossen. Zwischen den Flüssigkeiten wird manuell, elektrisch oder pneumatisch umgeschaltet. Zur Fernüberwachung der Hebelstellung sind Endschalter erhältlich.
Service ohne Pumpenstillstand im System.
Sicherheit durch eine stets verfügbare Standby-Schraubenspindelpumpe ist der Grundgedanke der Doppelstation. So ist höchste Verfügbarkeit gewährleistet. Nach der Umschaltung ist der abgeschaltete Teil des Stationsblocks drucklos und die Schraubenspindelpumpe kann einfachst abmontiert werden. Der Schiffsmotor läuft weiter, ein Fertigungsprozess wird nicht unterbrochen, eine Heizung bleibt in Betrieb.
Einfachste Installation.
KRAL Doppelstationen mit zwei Schraubenspindelpumpen sind schnell aufgestellt und befestigt. Im einfachsten Fall müssen nur die Saug- und Druckleitung angeschlossen werden. Fertig! Die Anschlüsse für die Saug- und Druckseite sind vorne, also leicht zu erreichen. Im Unterschied zum klassischen Aufbau mit zwei einzelnen Schraubenspindelpumpen fallen bis auf den Anschluss der Saug- und Druckleitung keine Entwicklungs-, Konstruktions- und Verrohrungsarbeiten an. Das spart viel Zeit und Geld.
Vielseitige Einsatzbereiche.
KRAL Doppelstationen mit zwei Schraubenspindelpumpen sind eine wirtschaftliche und zuverlässige Lösung für alle Anwendungen, in denen eine ununterbrochene Ölversorgung gewährleistet sein muss: in der Ölfeuerungstechnik zum Fördern von Heizölen, als Ringleitungstransferpumpen und Brennerbetriebspumpen für Industriefeuerungsanlagen, in Kesselhäusern, öffentlichen Gebäuden und im Schiffsbau.
Viele nützliche Optionen.
Heizungsvarianten zur Erwärmung hochviskoser Flüssigkeiten.
Zweiwegeventil zum Umschalten zwischen Flüssigkeiten.
Druckhalteventil für einen konstanten Förderdruck.
Druckschalter zur Drucküberwachung.
Differenzdruckanzeige zur Überwachung der Verschmutzung des Schmutzfängers.
Temperaturmessung der Flüssigkeit.
Leckölüberwachung.
Sicherung der Schmutzfängerdeckel zur Vermeidung von Unfällen durch herausspritzendes Öl.
KRAL Pumpenaggregate zeichnen sich durch die anschlussfertige, kompakte Bauweise aus. Die beiden angebauten KRAL Schraubenspindelpumpen sind selbstansaugend, fördern pulsationsarm und arbeiten leise. Die wahlweise Umschaltung von der Betriebs- auf die Reserve-Schraubenspindelpumpe kann sowohl elektrisch als auch manuell am Gerät erfolgen. Pumpenwartung und Filterreinigung sind ohne Betriebsunterbrechung Ihrer Anlage möglich.
Vorteile der KRAL Doppel-Pumpstationen.
Zuverlässige Lösung für viele Anwendungen.
Hohe Betriebssicherheit.
Flüssigkeitsumschaltung ohne aufwändige Verrohrung.
Verdoppelung der Fördermenge.
Weniger Kosten für Konstruktion, Verrohrung und Steuerung.
Anschlussfertige, kompakte Bauweise: 50 % weniger Platzbedarf.
Einfache Installation.
Service ohne Pumpenstillstand im System.
Für verschiedene Druckbereiche, je nach Bedarf.
Technische Daten
5-42
55-118
Qth (1450 min-1, 0 bar)
l/min
5-43
59-119
Max. Druck Druckflansch
bar
K
16
16
KFT
16
Temperatur max. Fördermedium
°C
mit Radialdichtring NBR
80
80
mit Radialdichtring FKM
150
150
mit Gleitringdichtung Standard
150
150
mit Gleitringdichtung Hartstoff
180
180
mit Magnetkupplung Standard
180
180
mit Magnetkupplung Hochtemperatur
250
250
Viskosität
mm²/s
min.
2
2
max.
10.000
10.000
Max. Druck Saugflansch
bar
mit Radialdichtringen
6
6
mit Gleitringdichtung Standard
6
6
mit Gleitringdichtung Hartstoff
6
6
mit Magnetkupplung
16
16
Technische Daten
5-10
15-26
32-54
55-85
Qth (1450 min-1, 0 bar)
l/min
5-10
15-26
32-58
58-84
Max. Druck Druckflansch
bar
40
40
40
40
Temperatur max. Fördermedium
°C
mit Radialdichtring NBR
80
80
80
80
mit Radialdichtring FKM
150
150
150
150
mit Gleitringdichtung Standard
150
150
150
150
mit Gleitringdichtung Hartstoff
180
180
180
180
mit Magnetkupplung *
Viskosität
mm²/s
min.
1,5
1,5
1,5
1,5
max.
7.000
7.000
7.000
7000
Max. Druck Saugflansch
bar
mit Radialdichtringen
6
6
6
6
mit Gleitringdichtung Standard
6
6
6
6
mit Gleitringdichtung Hartstoff
6
6
6
6
mit Gleitringdichtung entlastet
Bauform LFI/LFT/LFW/LVI/LVT
20
20
20
20
Bauform LFM
6
6
6
6
mit Magnetkupplung *
*kundenspezifisch, KRAL kontaktieren
Technische Daten
5-10
15-26
32-54
Qth (1450 min-1, 0 bar)
l/min
5-10
15-26
32-57
Max. Druck Druckflansch
bar
6
6
6
Temperatur max. Fördermedium
°C
mit Radialdichtring NBR
80
80
80
mit Radialdichtring FKM
150
150
150
mit Gleitringdichtung Standard
150
150
150
mit Gleitringdichtung Hartstoff
180
180
180
Viskosität
mm²/s
min.
1,1
1,1
1,1
max.
7.000
7.000
7.000
Max. Druck Saugflansch
bar
mit Radialdichtringen
0.5
0.5
0.5
mit Gleitringdichtung Standard
6
6
6
mit Gleitringdichtung Hartstoff
6
6
6

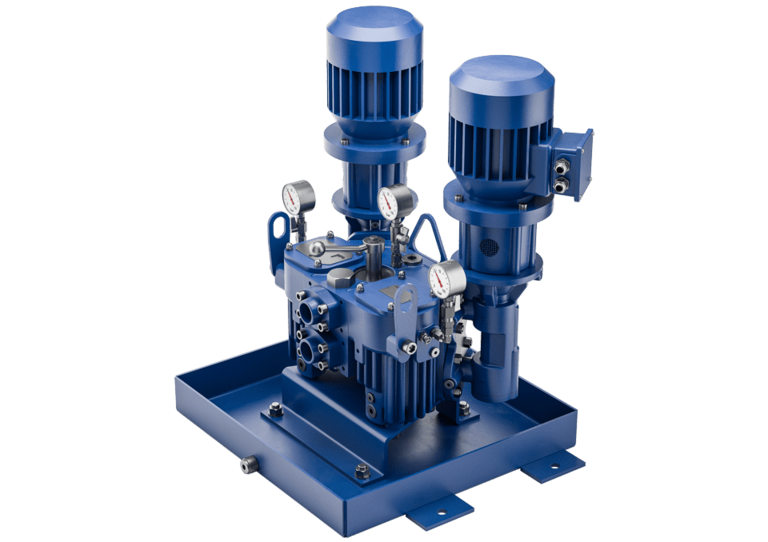

Doppelstationen DKC und DLC.
Die kompakten Doppelstationen DKC und DLC bestehen aus zwei KRAL Schraubenspindelpumpen der Baureihe K bzw. L, Stationsblock, Hebeöse, saugseitigem Manometer, Schmutzfängerdeckel, druckseitigem Manometer, Hebel Umschaltventil, Entlüftungsventil, Druckanschluss und Sauganschluss. Weitere Optionen auf Anfrage.

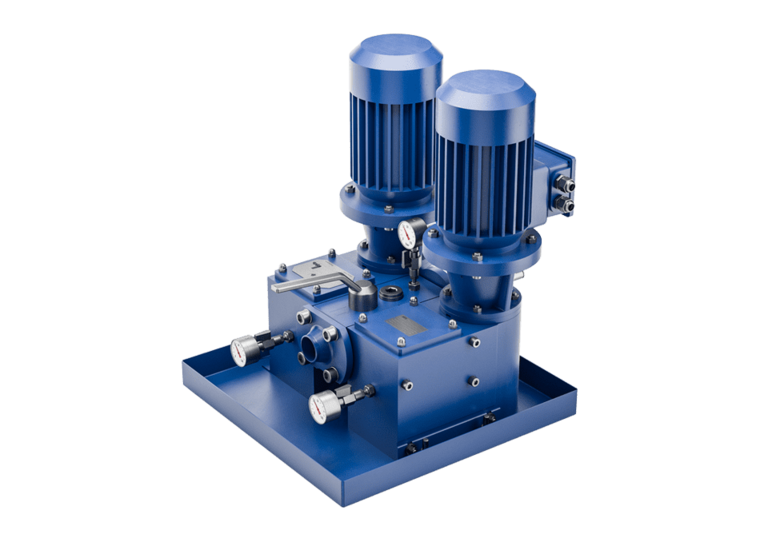

Doppelstationen DS1, DS3, DS4.
Die Doppelstationen DS1, DS3, DS4 bestehen aus zwei KRAL Schraubenspindelpumpen NE, zwei Schmutzfängern, zwei Rückschlagventilen, zwei absperrbaren Vakuummetern, Überströmventil, absperrbarem Manometer, Ölwanne und Einhebel-Umschaltung inkl. Gegenflansche. Weitere Optionen auf Anfrage.
Doppelstation DL2.
Die Niederdruck-Doppelstation DL2 besteht aus zwei KRAL Schraubenspindelpumpen FE, zwei Schmutzfängern, zwei Rückschlagventilen, Überströmventil, absperrbarem Manometer, Ölwanne und Einhebel-Umschaltung inkl. Gegenflansche. Weitere Optionen auf Anfrage.
